ترانسفورماتورها اجزای حیاتی در سیستم های قدرت الکتریکی هستند که نقشی حیاتی در افزایش یا کاهش سطوح ولتاژ برای اطمینان از انتقال و توزیع کارآمد برق ایفا می کنند. در قلب هر ترانسفورماتور هسته آهنی قرار دارد که وظیفه ایجاد یک مسیر کم تمایل برای شار مغناطیسی را بر عهده دارد. یک هسته آهنی معیوب می تواند منجر به کاهش راندمان، افزایش تلفات انرژی و حتی خرابی کامل ترانسفورماتور شود. به عنوان یک تامین کننده پیشرو در هسته های آهنی برای ترانسفورماتورها، ما اهمیت بازرسی مناسب هسته آهن را درک می کنیم. در این وبلاگ روش های مختلفی را برای بررسی هسته آهنی ترانسفورماتور از نظر عیوب بررسی خواهیم کرد.
بازرسی بصری
بازرسی بصری اساسی ترین و در عین حال ضروری ترین مرحله در تشخیص عیوب در هسته آهنی ترانسفورماتور است. این روش شامل بررسی کامل ظاهر فیزیکی هسته آهنی است. هنگام انجام بازرسی بصری، ما به دنبال علائم آسیب فیزیکی مانند ترک، شکستگی یا تغییر شکل در لمینیت ها هستیم. این مسائل می تواند به دلیل استرس مکانیکی در طول تولید، حمل و نقل یا عملیات رخ دهد.
به عنوان مثال، اگر ترانسفورماتور تحت ضربه یا لرزش قابل توجهی قرار گرفته باشد، ممکن است باعث جابجایی یا شکستن لمینیت ها شود. ترک در لایه های لایه می تواند مسیر مغناطیسی را مختل کند و منجر به افزایش تلفات جریان گردابی و کاهش راندمان شود. علاوه بر این، ما علائم داغ شدن بیش از حد، مانند تغییر رنگ یا زغالزدگی سطح لایهها را بررسی میکنیم. گرمای بیش از حد می تواند ناشی از جریان بیش از حد، عایق بندی ضعیف یا اتصال کوتاه در هسته باشد.
یکی دیگر از جنبه های بازرسی چشمی، بررسی عایق بین لمینیت ها است. عایق برای جلوگیری از جریان گردابی بین لایه ها بسیار مهم است. هر گونه نشانه ای از خرابی عایق، مانند پوسته شدن، ترک خوردن یا آسیب رطوبت، می تواند نشان دهنده یک خطای احتمالی باشد. ما همچنین به دنبال وجود اجسام خارجی یا زباله در هسته هستیم که می تواند با میدان مغناطیسی تداخل داشته باشد و باعث عملکرد غیرعادی شود.
تست مقاومت عایق
تست مقاومت عایق یک روش پرکاربرد برای ارزیابی یکپارچگی عایق در هسته آهنی است. این آزمایش مقاومت بین هسته آهنی و سیم پیچ ترانسفورماتور یا سایر قطعات رسانا را اندازه گیری می کند. مقدار کم مقاومت عایق می تواند نشان دهنده وجود رطوبت، آلودگی یا خرابی عایق باشد.
برای انجام تست مقاومت عایق، از یک مگاهم متر استفاده می کنیم که سیگنال DC ولتاژ بالا را به هسته اعمال می کند و جریان حاصل را اندازه گیری می کند. ولتاژ و مدت زمان آزمایش معمولاً بر اساس رتبه بندی ترانسفورماتور و استانداردهای صنعتی مشخص می شود. یک هسته آهنی سالم باید مقاومت عایق بالایی داشته باشد، معمولاً در محدوده چند مگا اهم.
اگر مقدار مقاومت عایق کمتر از محدوده قابل قبول باشد، بررسی بیشتری لازم است. این ممکن است شامل خشک کردن هسته برای حذف رطوبت، تمیز کردن هسته برای حذف آلودگی ها یا جایگزینی عایق آسیب دیده باشد. آزمایش منظم مقاومت عایق می تواند به تشخیص زودهنگام مشکلات احتمالی عایق کمک کند و امکان نگهداری به موقع و جلوگیری از خرابی های پرهزینه را فراهم کند.
تست ضریب قدرت
تست ضریب توان یکی دیگر از روش های مهم برای بازرسی هسته آهنی است. ضریب توان اندازه گیری نسبت توان واقعی به توان ظاهری در مدار AC است. در زمینه هسته آهنی ترانسفورماتور، ضریب توان بالا می تواند وجود تلفات ناشی از جریان های گردابی، پسماند یا خرابی عایق را نشان دهد.
در طول آزمایش ضریب توان، یک ولتاژ AC به هسته اعمال می شود و جریان و زاویه فاز حاصل اندازه گیری می شود. سپس ضریب توان بر اساس این اندازه گیری ها محاسبه می شود. یک هسته آهنی سالم باید ضریب توان پایینی داشته باشد، معمولاً کمتر از 1٪. افزایش ضریب توان می تواند نشانه ای از خرابی هسته باشد، مانند اتصال کوتاه لمینیت یا تخریب عایق.
آزمایش ضریب توان می تواند اطلاعات ارزشمندی در مورد وضعیت کلی هسته آهنی ارائه دهد. با نظارت بر ضریب قدرت در طول زمان، میتوانیم روندها را شناسایی کرده و مشکلات بالقوه را قبل از شدید شدن شناسایی کنیم. اگر ضریب توان از حد مجاز فراتر رود، ممکن است اقدامات اصلاحی مانند تعمیر یا تعویض هسته ضروری باشد.
اندازه گیری چگالی شار
اندازه گیری چگالی شار روش پیشرفته تری برای بازرسی هسته آهنی است. چگالی شار اندازه گیری قدرت میدان مغناطیسی درون هسته است. توزیع چگالی شار غیرطبیعی می تواند نشان دهنده وجود عیوب در هسته باشد، مانند اتصال کوتاه لایه لایه یا اشباع مغناطیسی.
برای اندازهگیری چگالی شار، از حسگرهای مغناطیسی مانند سنسورهای اثر هال یا سیم پیچهای جستجو استفاده میکنیم که در مکانهای مختلف درون هسته قرار میگیرند. این حسگرها میدان مغناطیسی را تشخیص داده و آن را به سیگنال الکتریکی تبدیل میکنند که قابل اندازهگیری و تجزیه و تحلیل است. با مقایسه مقادیر چگالی شار اندازهگیری شده با مقادیر مورد انتظار، میتوانیم هر ناحیه از توزیع میدان مغناطیسی غیرعادی را شناسایی کنیم.
به عنوان مثال، اگر یک اتصال کوتاه بین دو لایه لایه وجود داشته باشد، میدان مغناطیسی در ناحیه آسیبدیده مخدوش میشود و در نتیجه توزیع چگالی شار غیرعادی ایجاد میشود. اندازهگیری چگالی شار همچنین میتواند به تشخیص اشباع مغناطیسی کمک کند، که زمانی رخ میدهد که هسته تحت یک میدان مغناطیسی بالا قرار میگیرد و دیگر نمیتواند شار مغناطیسی اضافی را پشتیبانی کند. اشباع مغناطیسی می تواند منجر به افزایش تلفات، گرمای بیش از حد و کاهش عملکرد ترانسفورماتور شود.
تجزیه و تحلیل گاز محلول (DGA)
تجزیه و تحلیل گاز محلول یک ابزار تشخیصی قدرتمند برای تشخیص عیوب در ترانسفورماتورها، از جمله عیوب در هسته آهنی است. هنگامی که یک خطا در ترانسفورماتور رخ می دهد، مانند گرم شدن بیش از حد یا قوس، می تواند باعث تجزیه روغن ترانسفورماتور و تولید گازهای مختلف شود. با تجزیه و تحلیل ترکیب و غلظت این گازها می توان نوع و شدت عیب را تشخیص داد.
رایج ترین گازهای شناسایی شده در DGA شامل هیدروژن، متان، اتان، اتیلن و استیلن است. هر گاز با نوع خاصی از خطا همراه است. به عنوان مثال، هیدروژن اغلب در طول گرمای بیش از حد یا تخلیه جزئی تولید می شود، در حالی که استیلن یک گاز مشخصه قوس الکتریکی است.
برای انجام DGA، نمونه ای از روغن ترانسفورماتور گرفته و با استفاده از کروماتوگرافی گازی آنالیز می کنیم. سپس نتایج تجزیه و تحلیل با معیارهای تعیین شده نسبت گاز - برای تعیین وجود و ماهیت خطا مقایسه می شود. اگرچه DGA بیشتر برای تشخیص عیوب در سیم پیچ ها استفاده می شود، اما می تواند اطلاعات ارزشمندی در مورد وضعیت هسته آهنی نیز ارائه دهد. به عنوان مثال، اگر یک اتصال کوتاه در هسته وجود داشته باشد، می تواند باعث گرم شدن موضعی و تولید گاز شود.
نتیجه گیری

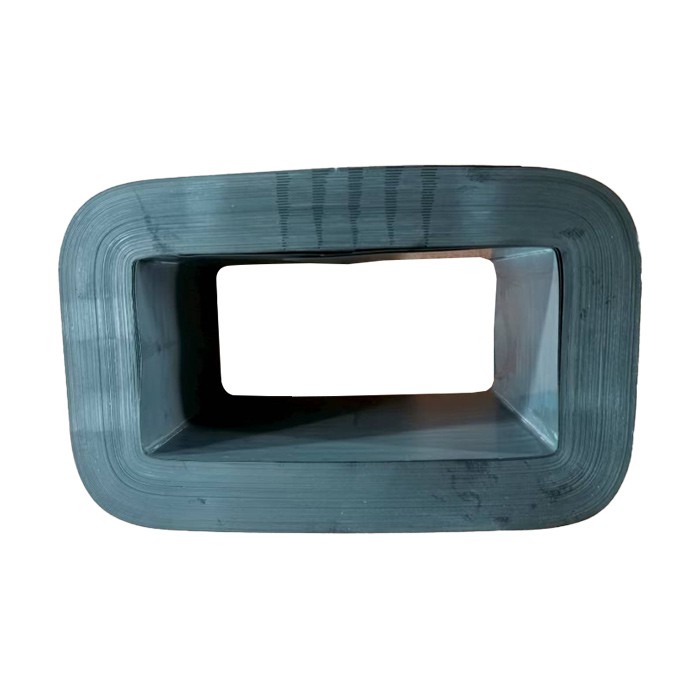

به عنوان تامین کنندهرول - هستهبرای ترانسفورماتورها، ما متعهد به ارائه محصولات با کیفیت بالا و اطمینان از عملکرد قابل اعتماد آنها هستیم. بازرسی هسته آهنی برای عیوب، بخش مهمی از نگهداری ترانسفورماتور و کنترل کیفیت است. با استفاده از ترکیبی از بازرسی بصری، تست مقاومت عایق، تست ضریب توان، اندازهگیری چگالی شار، و آنالیز گاز محلول، میتوانیم به طور موثر عیوب بالقوه را در هسته آهنی شناسایی و تشخیص دهیم.
بازرسی و نگهداری منظم هسته آهنی می تواند به افزایش طول عمر ترانسفورماتور، بهبود کارایی آن و کاهش خطر خرابی های غیرمنتظره کمک کند. اگر در بازار هسته های آهنی با کیفیت بالا برای ترانسفورماتور خود هستید یا برای بازرسی و نگهداری هسته ترانسفورماتور به کمک نیاز دارید، از شما دعوت می کنیم تا برای بحث دقیق با ما تماس بگیرید. تیم کارشناسان ما آماده ارائه بهترین راه حل های متناسب با نیازهای خاص شما هستند.
مراجع
- مهندسی ترانسفورماتور برق، ویرایش دوم توسط Turan Gönen
- اصول طراحی ترانسفورماتور: با کاربردهای هسته - ترانسفورماتورهای قدرت فرم توسط جان جی مک فرسون و رابرت دی. لارامور
- استاندارد IEEE برای آزمایش میدانی تشخیصی دستگاه برق - قسمت 1: ترانسفورماتورها، رگولاتورها و راکتورهای توان پر شده با روغن (IEEE C57.152)
